| 類型 | 弓鋸床 |
|---|---|
| 主電機功率 | 1.5（kw） |
| 重量 | 1400（kg） |
| 外形尺寸 | 1240×900×1800（mm） |
| 最大鋸削直徑 | 250（mm） |
| 切割縫寬度 | 1.0（mm） |
| 控制形式 | 數控 |
| 布局形式 | 立式 |
| 安裝形式 | 落地式 |
| 適用行業 | 通用 |
| 適用范圍 | 通用 |
| 作用對象 | 石墨、玻璃、陶瓷、巖石、玉石等 |
| 作用對象材質 | 脆性材料 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 保修一年 |
| 品牌 | 晨虹 |
| 型號 | CHSX5625 |
制造商企業概況
泰州市晨虹數控設備制造有限公司是國家省高新技術企業。公司以振興國家裝備制造業為己任，致力于中高端數控機床產品的設計研發，是以科研為主的科技型企業，公司由高級人才組成的研發團隊,建立了完善的ISO9001:2008質量管理體系,目前有六項國家發明專利，十多項新型實用技術專利。
公司可根據用戶需求的根據用戶的產品具體情況設計數控機床，我們的目標是制造人性化、操作簡單方便、滿足用戶不同層次需求的數控機床?，F(xiàn)為中科院下屬多家研究所、中國運載火箭技術研究院、軍工企業等單位的設備供應商。
公司人員多年來通過不懈努力、追求、探索，對各型機加工、線切割機床設備有著頗深的技術造詣，并不斷吸納他人之長補己之短豐富制造經驗，生產的數控設備廣受用戶歡迎。
我公司主要產品有：
數控電火花線切割機床 數控金剛石線切割機床 大搖擺錐度線切割機床
玉石加工機床 直齒錐齒輪專用線切割機床 晶體滾圓機
超硬材料切割機 PCD聚晶金剛石加工機床 半導體材料切割機
藍寶石切片機床 精密回轉臺線切割機床 根據用戶產品設計專用機床
泰州市晨虹數控設備制造有限公司的企業宗旨：想用戶所想，急用戶所急，以雙贏為目的，誠實經營，振興中華制造業。
護罩型

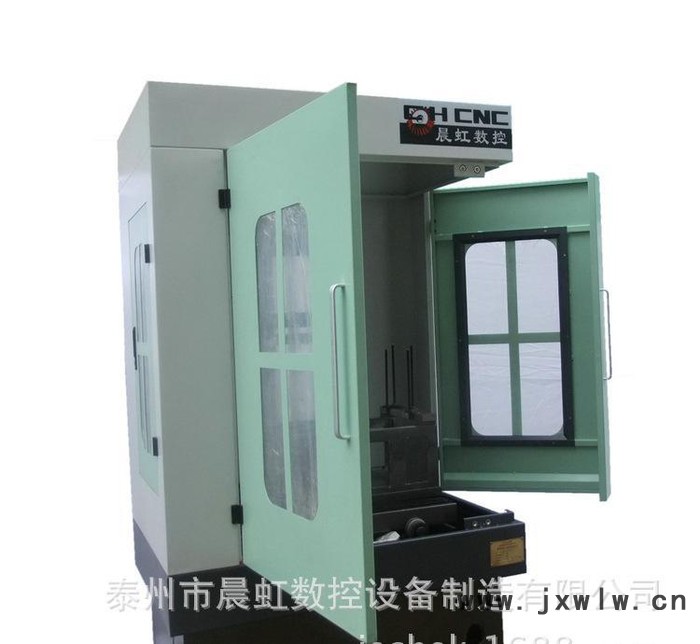

CHSX5625型數控砂線切割機床 機床圖片
切割樣品
一、CHSX5625型數控砂線切割機床概述。
CHSX5625型數控砂線切割機床適合切割尺寸最大為長寬高320×250×250mm內的工件，工作臺尺寸560×340mm，機床重量約1400kg。機床屬短線系列弓架運動式結構，物理切割方式。
用途
用于切割各種脆性材料的形狀，尤其適合電火花線切割機床難以切割的半導電和不導電材料，例如石墨、太陽能硅、玻璃、陶瓷、大理石、玉石、巖石等。
加工原理
電火花線切割機床是利用“放電加工”原理,對各種導電材料進行電蝕(火花放電瞬間產生高溫腐蝕)達到加工的目的。加工時，利用一根金屬絲（一般用鉬絲或銅絲）做為工具電極，對工件進行火花放電，工件在數控系統控制下按程序確定的軌跡運動，最后得到所需形狀的工件。因此，電火花線切割機床不需要特別的刀具，線切割方式最大的特點就是對材料利用率高、對材料損耗小、對工件破壞小，綜合成本低。當加工材料不導電而需要采用線切割的加工方式時，電火花線切割機床便失去效果，為此本公司開發了數控砂線切割機床，該機床原則上對導電和不材料只要硬度比砂線小均可加工，對用電火花線切割機床加工難以加工的石墨材料，采用本產品加工尤能顯示其無比的優越性；對脆性材料如陶瓷、環氧板、鐵氧體、半導體材料、碳化硅、耐火磚等不導電材料的成型切割均可加工。
本加工方法最大特點是：用附有金剛石粉末的鋼絲，經上下往復運動對加工材料進行切削；因此材料性質不局限于是否導電。對有一定厚度板類材料而需加工縫隙小時采用本產品加工尤能顯示其無比的優越性。尤其對加工復雜形狀的零件時，在數控系統控制下實行切削，從而實現所需形狀的工件。
二、CHSX5625型數控砂線切割機床各項技術參數
1. 工作臺 | |||||
1 | 工作臺面積（寬×長）ｍｍ | 560×340 |
| ||
2 | Ｔ型槽數 條 | 2 |
| ||
3 | 工作臺最大承載 ?。耄纭?/p> | 300 |
| ||
4 | 工件架高度 ｍｍ | 200 |
| ||
２. 各向行程 | |||||
1 | 工作臺縱向行程（X向）mm | 320 |
| ||
2 | 工作臺橫向行程（Y向）mm | 250 |
| ||
3 | 砂線上下行程（Z向）mm | 50 |
| ||
3. 工作速度 | |||||
1 | X向進給速度 | 0-2500mm/min |
| ||
2 | Y向進給速度 | 0-2500mm/min |
| ||
4. 砂線和弓架 | |||||
1 | 砂線規格 | φ1.2、φ1.4、φ1.8 |
| ||
3 | 砂線往復頻率 | 20～100次/min |
| ||
4 | 立主電機功率 | 1.5KW |
| ||
5 | 最大切割厚度 | 250mm |
| ||
5. 進給電機 | |||||
1 | 工作臺X向 | 1kw |
|
| |
2 | 工作臺Y向 | 1kw |
|
| |
6. 機床精度標準 | |||||
1 | 機床工作臺面的平面度：在1000測量長度上為0.04任意增加1000允許增加0.01 | ||||
2 | 工作夾持框架表面與XY軸運動的平行度: 任意300測量長度上為0.02,最大允差0.05 | ||||
3 | X軸運動與Y軸運動之間垂直度： 任意300測量長度上為0.02 | ||||
4 | 工作臺運動的定位精度: 測量長度≤500為0.02 測量長度≤1000為0.03 測量長度≤2000為0.032 | ||||
5 | 弓架與工作臺X軸方向的垂直度：0.01/100 | ||||
6 | 弓架與工作臺Y軸方向的垂直度：0.01/100 | ||||
7 | 砂線與弓架X軸運動方向的平行度：0.01/100 | ||||
8 | 砂線與弓架Y軸運動方向的平行度：0.01/100 | ||||
7. 機床自重 | |||||
1 | 1400KG | ||||
三、CHSX5625型數控砂線切割機床主要結構、性能特點。
1．機床的主要組成部分。
本機床主要由工作臺部分、底座部分、弓架部分、電氣部分、數顯部分、潤滑部分、冷卻部分、防護部分組成。
2．結構布局與特點。
整機采用床身固定。工作臺在床身上作Ｘ向Y向移動，弓架在立柱上作Ｚ向往復運動，立柱采用臺灣產直線導軌磨損小，使用壽命長等特點。保證弓架往復運動的平穩和可靠性。整機布局合理、美觀，保證機床整體的剛性。機床外部采用整體封閉護罩，四周均有門，頂部留有工件吊裝空間。
3．大件
主要大件如立柱、床身、工作臺等均采用箱型或近似箱型結構，大規格結構尺寸，并布置有足夠加強筋板，如立柱中間布置有對連整體筋板，床身內腔采用密集型“蜂窩狀”井型筋板布置。采用高強度鑄鐵和樹脂砂工藝鑄造，具有完整的二次時效工藝以消除殘余應力，保證整機具有足夠的強度、剛性和高穩定性。床身、立柱、工作臺等大件用機加工修整外表面，確保表面平整，整機外型美觀。
4． 三向?qū)к?/p>
?。?、Y、Z三軸均采用臺灣產上銀直線導軌。運行精度高，承載能力強，摩擦系數小，運動靈敏度高，性能優越，且機床的精度穩定性極好，使用壽命長。
6． 兩向進給機構
Ｘ、Y向進給機構采用精密滾珠絲桿傳動，驅動步進電機直連絲桿提高了精度。進給驅動特性好，機構簡單，維護方便。
7. 潤滑系統
本機床采用自動潤滑油泵定時定量加油潤滑。導軌、滾珠絲桿等所有運動的零部件有完善的集中潤滑系統，可實現定時、定量全自動潤滑。主軸軸承采用高質量潤滑脂潤滑。
8． 安全防護
?。ǎ保?、Ｙ向?qū)к壊捎貌讳P鐵伸縮防護罩防護，Ｚ向?qū)к壱才渲糜蟹雷o(hù)裝置，確保導軌和絲桿工作的可靠性和壽命。
（２）主電機、進給電機均設有超載、過熱電氣保護功能。各向進給機構設有限位和極限擋塊控制裝置，機床工作安全可靠。
?。ǎ常┡渲脵C(jī)床工作照明燈。
?。ǎ矗┧幸苿庸芫€全部采用金屬套管或非金屬鏈條裝置做安全防護。
四、主要電氣控制部分性能特點。
?。ǎ保亍ⅲ傧蜻M(jìn)給采用步進馬達進行控制和驅動，性能先進、工作可靠、操作方便。
（２）Ｘ、Ｙ向進給控制分別具有快速移動和精密定位功能、操作方便。
五、機床工作環境
?。ǎ保╇娫矗海常福埃?plusmn;10%，50HZ±１％，三相交流。
?。ǎ玻┉h(huán)境溫度：-15°Ｃ—４２°Ｃ。
?。ǎ常┫鄬穸龋海常担ィ梗埃?，無凝露。
?。ǎ矗o有害氣體、液體、粉塵和無強烈震源的環境。
?。ǎ担┖０畏秶盒∮冢玻埃埃埃怼?/p>
六、隨機文件
使用說明書（機械部分）１份。
（包括機床使用說明、結構特點、調整、主要零部件裝配示意圖、傳動系統圖及明細表、軸承位置圖及明細表、易損件圖等。）
七、CHSX5625型數控砂線切割機床的安裝與操作附件：請看出廠說明書及裝箱單。
序號 | 名稱 | 單位 | 定額 | |
1 |
機械部分 | 機床 | 臺 | 1 |
2 | 工件架 | 付 | 1 | |
3 | 橋板 | 付 | 1 | |
4 | 水箱 | 只 | 1 | |
5 | 水泵 | 只 | 1 | |
6 | 波紋管 | 根 | 2 | |
7 | 工件壓板組件 | 套 | 2 | |
8 | 機床地腳調整螺釘 | 套 | 4 | |
9 | 水泵電源線 | 根 | 1 | |
10 | 機床與控制柜連接線 | 根 | 1 | |
11 | 內六角扳手 | 套 | 1 | |
12 | +，-螺絲刀 | 把 | 2 | |
13 | 資料部分 | 機床合格證 | 份 | 1 |
14 | 機床說明書 | 份 | 1 | |
15 | 軟件說明書 | 份 | 1 | |
16 | 裝箱清單 | 份 | 1 | |
