| 等級 | 合格品 |
|---|---|
| 品牌 | GalileoStar |
| 型號 | HDGDWCJ |

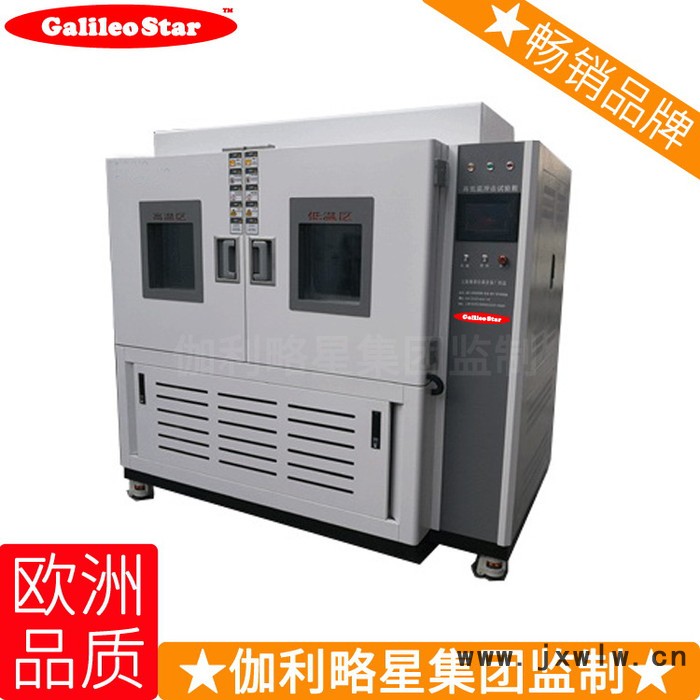

HDGDWCJ高低溫沖擊試驗箱產品用途：
該沖擊試驗箱為待測品動態式冷﹑熱交替沖擊方式,該方法廣泛使用于電子零組件測試,汽車零部件,半導體,電子線路板,金屬化,材料等測試設備.試驗箱后部為低溫蓄冷區,上部為高溫蓄熱區,試件(待測品)放置在試驗箱中部,高溫沖擊時,提籃往上（右）提到高溫區,形成高溫內循環.低溫沖擊時,提籃往下（左）提到低溫區,形成低溫內循環.該沖擊試驗箱的大特點是:試件(待測品)上下（左右）來回反復動作。
HDGDWCJ高低溫沖擊試驗箱符合標準：
1.GB/T2423.22-93試驗Na 電工電子產品環境試驗 溫度沖擊試驗
2.GJB360.7-87溫度沖擊試驗方法
3.GJB367.2-87 405溫度沖擊試驗方法
4.GJB150.5-1986溫度沖擊試驗
二廂高低溫沖擊試驗箱主要技術參數：
| 型號 | 工作室（W×D×H（mm） | 外型（約）（W×D×H(mm） | 提籃作室（W×D×H（mm） |
| HDGDWCJ-100 | 450×450×500 | 1700×1250×1700 | 150×150×200 |
| HDGDWCJ-150 | 500×500×600 | 1750×1300×1800 | 200×200×300 |
| HDGDWCJ-225 | 500×600×750 | 1750×1400×1900 | 200×350×350 |
| HDGDWCJ-250 | 600×600×700 | 1850×1400×1900 | 300×300×350 |
| HDGDWCJ-408 | 600×800×850 | 1850×1500×1950 | 300×500×500 |
| HDGDWCJ-500 | 700×800×900 | 1950×1500×2000 | 400×500×500 |
| HDGDWCJ-800 | 800×1000×1000 | 2000×1700×2200 | 500×600×600 |
| HDGDWCJ-010 | 1000×1000×1000 | 2200×1700×2200 | 600×600×600 |
| 低溫室溫度范圍： RT～-70℃ 按要求定制 | |||
| 高溫室溫度范圍： RT～+200℃ 按要求定制 | |||
| 沖擊溫度范圍： -20℃ -40℃ -50℃ -60℃ （ +80 +120℃ +160℃）可以按照要求選定 | |||
| 注：可以根據客戶要求，定制非標尺寸 | |||
三廂高低溫沖擊試驗箱主要技術參數：
| 型號 | 工作室（W×D×H（mm） | 外型（約）（ W×D×H(mm） |
| HDGDWCJ-50 | 350×350×400 | 1600×1500×2000 |
| HDGDWCJ-100 | 450×450×500 | 1700×1600×2100 |
| HDGDWCJ-150 | 500×500×600 | 1750×1600×2100 |
| HDGDWCJ-225 | 500×600×750 | 1800×2000×2100 |
| HDGDWCJ-250 | 600×600×700 | 1900×2000×2100 |
| HDGDWCJ-408 | 600×800×850 | 1900×2500×2150 |
| HDGDWCJ-500 | 700×800×900 | 2000×2500×2150 |
| HDGDWCJ-800 | 800×1000×1000 | 2100×2700×2200 |
| HDGDWCJ-010 | 1000×1000×1000 | 3500×3500×2200 |
| 低溫室溫度范圍： RT～-70℃ 按要求定制 | ||
| 高溫室溫度范圍： RT～+200℃ 按要求定制 | ||
| 沖擊溫度范圍： -20℃ -40℃ -50℃ -60℃ （ +80 +120℃ +160℃）可以按照要求選定 | ||
| 注：可以根據客戶要求，定制非標尺寸 | ||
HDGDWCJ高低溫沖擊試驗箱主要性能參數：
溫度偏差：≤±2.0℃(空載)
溫度波動：≤±0.5℃(空載)
試樣放置方式：動態（產品移動式）
降溫時間：RT～-70℃約50分鐘(空載)
升溫時間：RT～+200℃約50分鐘(空載)
溫度回復時間：≤5min
溫度轉化時間：≤15s
溫度轉換方式：試樣在高低溫室通過提籃來回移動，做動態運行
試樣移動方式：氣動
HDGDWCJ高低溫沖擊試驗箱控制系統：
顯 示 器：7寸真彩觸摸屏控制儀表，操作簡單，設定方便，控溫精度0.01℃，超出1200段編程
運行方式：程序或定值兩種控制方式自由轉換
HDGDWCJ高低溫沖擊試驗箱箱體結構/材質：
內箱材料：1.5mmSUS304 不銹鋼板
外箱材料：1.5mm冷板經數控機床制作靜電噴涂
絕熱材料：聚氨酯+超細玻璃棉，厚度100mm，（-50℃以下110mm）。
觀察視窗：帶導電膜中空玻璃觀察視窗及耐高低溫照明裝置，觀察視窗玻璃加熱功能?？煞乐沟蜏卦囼?yàn)時凝露及結霜。
密封材料：采用硅橡膠，密封可靠，抗老化性好
腳輪：我們?cè)谠O(shè)備底部設計了四套腳輪，可以移動可以固定
HDGDWCJ高低溫沖擊試驗箱空氣調節/加熱系統：
空氣調節方式：強制內循環通風,可調式導風板設計，平衡調溫調濕以保證試驗箱溫場均勻
空氣循環裝置：空氣循環裝置特制不銹鋼長軸馬達加不銹鋼多翼式離心風葉，有效地保證了試驗箱內置式風道的合理循環
空氣加熱方式：鎳鉻合金電熱絲式加熱器加熱器控制方式：PID控制方式，使用無觸點等周期脈沖調寬SSR（固態繼電器）
HDGDWCJ高低溫沖擊試驗箱制冷：
壓縮機：法國進口全封閉泰康制冷壓縮機，單級制冷，低于-40℃復疊制冷
制冷劑：?jiǎn)渭?jí)一級：R-404a 復疊二級：R-23(無氟）
冷卻：風冷或水冷
HDGDWCJ高低溫沖擊試驗箱傳感器：
溫度傳感器:A級鉑金電阻（PT100)
HDGDWCJ高低溫沖擊試驗箱蒸發器:
高效能內螺紋盤管，翅片為高效能型紊流鋁翅片，換熱管為“U”型，制冷劑在管內能連續蒸發，蒸發更徹底。
HDGDWCJ高低溫沖擊試驗箱安全裝置:
1、漏電保護
2、壓縮機超壓保護
3、箱內超溫保護
4、壓縮機過熱保護
5、風機過熱保護
6、壓縮機過流保護
7、相序項保護
8、操作人員安全保護
HDGDWCJ高低溫沖擊試驗箱附件標準配置：
標準樣品架：SUS304材質 2件
照明燈：1件
高低溫膠塞：1件
腳輪：4件
HDGDWCJ高低溫沖擊試驗箱安裝和使用條件：
1、電源：
○AC380V 三相四線+保護地線；
○電壓允許波動范圍：AC380V ±10%
○頻率允許波動范圍：50Hz ±0.5 Hz
○保護地線接地電阻小于4Ω；TN-S方式供電或TT方式供電
2、使用環境：
○ 溫度：5℃～35℃，相對濕度：≤85%RH
3、場地：
○地面平整，通風良好，不含易燃、易爆、腐蝕性氣體和粉塵
○附近強電磁輻射源
○設備周圍留有適當?shù)木S護空間
