| 加工定制 | 是 |
|---|---|
| 類型 | 鉚焊平板 |
| 精度 | 1-3級 |
| 材質 | 鑄鐵 |
| 工作面硬度 | H160-200 |
| 規格 | 28系列 1000*1000*2000（mm） |
| 品牌 | 愛民 |
| 型號 | 型號規格多樣 |

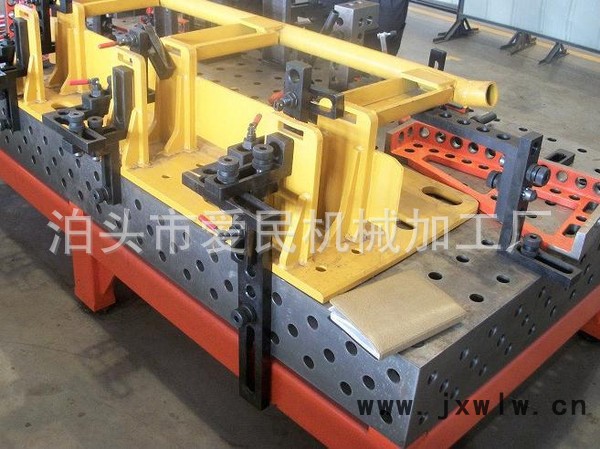

三維柔性焊接平臺廣泛適用于 鋼結構、各種車輛車身制造、軌道交通焊接、自行車**制造、工程機械、框架和箱體、壓力容器、 機器人焊接、鈑金加工、金屬家具、設備裝配、工業管道（法蘭）、檢測系統具有5大優勢 1、經濟性：每次產品變化而投入的專用工裝的費用時間幾乎可以不再花錢。裝置操作簡便,使用安全。用戶可根據需要快速拼接出不同要求的工裝**像 兒童玩拼裝式玩具一樣。
2、柔性化：柔性三維組合焊接工裝平臺的 承載能力高，鋼性穩定，它的五個面均加工有規則的孔，并刻有網線。焊接平 臺可方便地延伸和擴展,組合。經擴展的標準臺面可模塊化的定位和夾緊直接連接在一起。在安裝、調整和定位工件過程將柔性三維組合焊接工裝系統的通用功能展 示的**，尤其在了大型工件方面的應用上。拼裝方式多樣，用戶只要充分發揮想象力，幾乎可達到任何專用夾具同樣的定位和夾緊功能。拼裝快速，裝拆方便；工作臺面可以根據工件形狀、大小進行拼裝組合。臺面上的刻度和模塊尺寸的設計，使操作工人不用量具**可以根據工件尺寸迅速搭出所需要的工裝。
3、 **性：柔性三維組合焊接平臺再2噸左右1M2集中載荷的作用下，其變形量不超過0.50mm，而再均布載荷作用下，其變形量只有 0.024mm，完全可以滿足絕大多數的焊接及裝配加工的需要，其組建的精度高，工作平臺定位孔中心公差保證在0.05mm以內。這種高精度將會反映在用 戶所加工的產品中，因此此工作臺也可用作檢具的基準平臺。
4、 重復性：三維柔性組合焊接工作臺的臺面有鑄鐵/鋼結構件/精密加工件 /模塊化組件組合而成，其性能非常穩定，如使用不當造成部件損壞時，也不用報廢整張臺，只要非常少的成本**可以更換單個部件。焊接平臺經過特殊加工處理， 在焊接過程中，僅需低廉的防飛濺液即可免除工作臺表面的焊接飛濺。
5、模塊化：所有組件分門別類，進行了標準化和系列化，互相匹配。選用**少的模塊**可以實現各種快速定位和夾緊的功能。
產品的應用領域：隨著工業的不斷發展，三維柔性組合焊接工裝已經廣泛的應用于裝備制造和焊接加工行業，徹底改變了傳統工業上的裝夾定位方式，推動輒了更多更新的工藝方法的產生。通過不斷的努力，我們已經羸得了市場的高度認可。
三維孔系組合柔性焊接工藝裝備。
三維：代表三個方向一般夾具都是縱向和橫向沒有垂直方向。平臺大面有二個方向，四周邊可用作垂直方向的安裝，從而達到立體組合。
孔系：這套夾具的主要特點**是從平臺到附件都是標準孔沒有傳統的螺紋或t型槽，配合快速鎖銷**能使裝配變得更加快捷方便，定位更**。
組合：因為所有附件都是事先預制好的，可根據產品的需求任意組合及調整。
柔性：因為有上述功能整套裝備可根據產品的變化而變化，一套夾具**可完成幾個產品或幾十個產品的需求，從而大大的加快了產品的研發、試制的進程，節省大量的人力、物力和財力(環保和低碳產品)。
焊接：本產品是專為焊接制品的制造而設計的通用夾具;用于焊接十分方便、靈活、**，與傳統的焊接方式先進許多。
三維鋼件平臺尺寸： (材料q345 也可以稱16mn)
長x寬:
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000
三維鑄件平臺尺寸： (鑄鐵ht300)
2000x1000/2400x1200/3000x1500
所有三維平臺側面高度為200mm
二維平臺尺寸：
1000x1000 2000×1000 2400×1200 1200×1200 1500×1500 3000×1500
孔尺寸：
φ28系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.05mm
φ16系列平臺：孔公差是d10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.05mm，
工作臺立柱分三種形式：高度(分三種)承重力均為2t、固定(框架型)承重力為5t、活動(升降型承重力為3t)、(帶剎萬向輪型承重力為1t)。
